<<ФД2 (ПФ-ИЭ-6э)Производитель: Константа / АКЗ-159 - Официальный дилер

Цена:
ПО ЗАПРОСУ
Запросить стоимость

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF


  ПX
  Тип преобразователя
     ПФ – Преобразователь фазовый абсолютный.
     ПА – Преобразователь амплитудный абсолютный.
     ПАД – Преобразователь амплитудный дифференциальный.
  YY
  Назначение преобразователя
  • ОН – Общего Назначения;
  • Г1 – Г-образный с удлиненной трубкой;
  • Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
  • ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);
  • Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;
  • С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;
  • ПР – проходной;
  • ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
  • Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
  • ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
  ZZ
  Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)
     Э – чувствительный элемент Экранированный.
  FF
  Вариант исполнения преобразователя в серии
  • Fe – ферромагнитные стали и чугуны;
  • Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
  • Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
  • Cu – медные сплавы σ = 45 ÷ 59 МСм/м.

Технические характеристики

ТипДиапазон
 измерения
 электропроводности
 σ, МСм/м
Предел
 основной
 относительной
 погрешности
 измерения,
%
Диапазон
 отстройки
 от зазора,
 мм
Минимальная
 толщина
 объекта
 контроля,
мм
Диаметр
 зоны
 контроля,
 мм
Частота
типа возбуждения, кГц

ФД2
(ПФ-ИЭ-6э)
0,5-593*0-0,21-5620

7-4030-0,20,6-1,5660

0,5-530-0,21-2,36170

2-1630-0,20,9-2,0660

25-5930-0,21,5-2,067

0,5-520-0,10,3-1,041800

2-1620-0,10,3-0,841200

7-4020-0,10,3-0,84480

25-5920-0,10,5-0,84120

0,01-110**0-0,5153070

0,005-0,110***0-0,54183700

* — 3% в диапазоне от 5 до 59 МСм/м, 7% в диапазоне от 0,5 до 5 МСм/м
** – 10% в диапазоне от 0,1  до 1 МСм/м, 15% в диапазоне от 0,01 до 0,1 МСм/м
*** – 10% в диапазоне от 0,005  до 0,02 МСм/м, 15% в диапазоне от 0,02 до 0,1 МСм/м

Фотографии

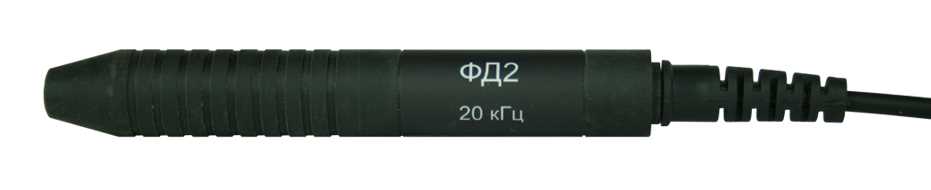

Купить ФД2 (ПФ-ИЭ-6э) Константа
