<<Устройство контроля осевого канала ротора паровых турбинПроизводитель: Константа / АКЗ-159 - Официальный дилер
ПО ЗАПРОСУ
СО 153-34.17.740-2003
ТУ 4276-024-27449627-07
Система контроля паровых турбин, эксплуатирующийся при температуре пара 450 °С и выше, предназначена для проведения работ при продлении срока их эксплуатации сверх паркового ресурса. Система отвечает требованиям инструкции СО 153-34.17.440-2003 и позволяет проводить визуальный, ультразвуковой и вихретоковый контроль стенок осевого канала роторов паровых турбин.
- Компактности и гибкости формирования комплектации.
- Все базовые компоненты размещены в одном ударопрочном чемодане.
- Состав системы определяется исходя из уровня подготовленности пользователя, применяемости методов контроля на объекте и объема регламентных работ.
- Допускается приобретение отдельных частей системы с последующей закупкой недостающих компонентов в зависимости от необходимости.
Основные технические характеристики прибора
Система обеспечивает визуальный осмотр поверхности канала для оценки качества зачистки поверхности, выявления уступов, технологических выборок, рисок, коррозионных повреждений и других видимых дефектов поверхности. Позволяет детально осмотреть и записать в память места обнаруженных поверхностных эксплуатационных или металлургических дефектов выявленных вихретоковым методом контроля. Провести ультразвуковой контроль металла ротора для выявления скрытых дефектов объемными волнами для выявления скрытых дефектов различной ориентации в объеме поковки.
| Ультразвуковой канал | |
| Частота максимума преобразования fuu, МГц | 2,5 |
| Отклонение частоты Δfuu, МГц, не более | ±0,13 |
| Размер пьезоэлемента, Ø мм | 12 |
| Угол ввода ультразвуковых колебаний, град. | 60 |
| Количество каналов | 2 |
| Видео канал | |
| Разрешение | 660 ТВлин |
| Минимальная освещенность на объекте | 0 люкс |
| Регулировка фокуса | ручное |
| Размер экрана монитора, не менее | 15 дюймов |
| Наличие подсветки | да |
| Диаметр прохождения сканера, мм | 80-130 |
| Длина сканирования, м | 4,5 |
| Устройство записи | |
| Мониторинг в режиме реального времени в высоком разрешении с частотой смены кадров, fps | 25 |
| Время непрерывной многоканальной записи не менее, час | 100 |
| Резервное копирование на внешний флэш-накопитель или мобильный жесткий диск через порт USB | да |
| Вихретоковый канал | |
| Тип преобразователя | накладной, трансформаторный, трехобмоточный. |
| Внешний диаметр сменного защитного колпачка, мм | 7,5 |
| Рекомендуемая частота тока возбуждения вихретокового преобразователя, при которой отстройка от зазора между преобразователем и искусственным дефектом наибольшая, кГц | 70 |
| Длина пути прохождения преобразователем до полного износа защитного колпачка при шероховатости контролируемой поверхности Rz = 20 мкм и силе прижима преобразователя к поверхности не более 0,1 кг, м | 2200 |
| Глубина искусственного дефекта, мм | 0,5 |
| Ширина искусственного дефекта, мм | 0,2 |
| Длина искусственного дефекта, мм | 30 |
| Устройство зачистки | |
| Частота вращения х/х, об/мин | 7000-27000 |
| Диаметр зачистки | определяется сменными элементами зачистки |
| Частота вращения под нагрузкой, об/мин | 20000 |
| Номинальная потребляемая мощность, Вт | 710 |
| Выходная мощность, Вт | 430 |
| Масса без сетевого кабеля, кг | 4 |

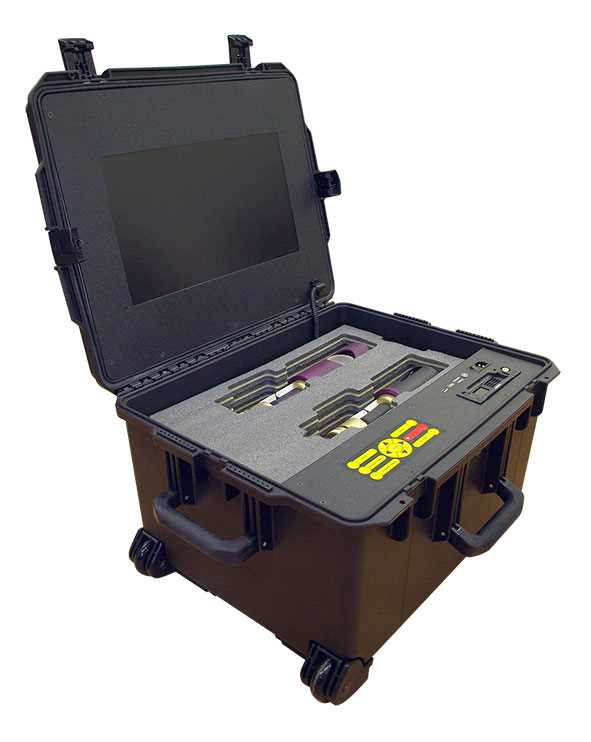

- Транспортный ударопрочный кейс со встроенным видеомонитором и устройством записи.
- Модульный видео-сканер с возможностью подключения блока вихретокового контроля.
- Кабель управления и передачи сигналов.
- Штанга разборная.
- Устройство дискретного перемещения сканера.
- Комбинированный ультразвуковой преобразователь с компенсацией изменения диаметра осевого канала.
- СОП для настройки ультразвукового дефектоскопа.
- Паспорт.
- Вихретоковый преобразователь.
- Кабель для вихретокового преобразователя.
- СОП для вихретокового преобразователя.
- Вихретоковый дефектоскоп ВД1.
- Устройство зачистки осевого канала.
- Устройство хонингования стенок осевого канала.
- Устройство автоподачи сканера.
