<<Контрольные образцы дефектов резьбыПроизводитель: Константа / АКЗ-159 - Официальный дилер

Цена:
ПО ЗАПРОСУ

Запросить стоимость

Цены на контрольные образцы указаны в разделе "Прайс"!

Контрольные образцы предназначены для проверки работоспособности и установки порога чувствительности вихретоковых дефектоскопов, преобразователей для контроля резьбы.

искусственные дефекты, типа прорезь, располагаются во впадине резьбы вдоль канавки;
во впадине имитируемой резьбы нанесены четыре искусственных дефекта, глубиной 0,3 мм; 0,5 мм; 1,0 мм и 2,0 мм;
искусственные дефекты располагаются по центру впадины резьбы на всем своем протяжении от начала до конца, за счет чего обеспечивается требуемая точность измерения глубины искусственных дефектов;
масса образцов минимально возможная (образцы полые внутри).

Основные технические характеристики контрольных образцов дефектов резьбы

Наименование	Обозначение имитируемой резьбы	Профиль имитируемой резьбы по ГОСТ Р 50864-96	Материал образца	Глубина ИД, мм	Ширина ИД, мм	Габаритные размеры, мм	Масса, кг
КО-83Н-8,4667-3*	з-83	90°	Сталь 40Х	0,3 0,5 1,0 2,0	Не более 0,3	Ø83х60	0,87
КО-86Н-IV-3**	з-86	IV				Ø83х60	0,87
КО-88Н-I-3**	з-88	I				Ø83х60	0,91
КО-102Н-IV-3*	з-102	IV				Ø99х60	1,1
КО-133Н-IV-3**	з-133	IV				Ø130х60	1,43
КО-147Н-III-3**	з-147	III				Ø147х60	1,62
КО-177Н-II-3**	з-177	II				Ø177х60	1,95
КО-83Н-8,4667-4*	з-83	90°	Немагнитная сталь			Ø83х60	0,87
КО-86Н-IV-4**	з-86	IV				Ø83х60	1,95
КО-102Н-IV-4*	з-102	IV				Ø99х60	1,1

* – основные контрольные образцы

** – дополнительные контрольные образцы

Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.

Основные технические характеристики контрольных образцов дефектов метрической резьбы

Наименование	Обозначение имитируемой резьбы по ГОСТ 24705-2004	Шаг имитируемой резьбы, мм	Материал образца	Глубина ИД, мм	Ширина ИД, мм	Габаритные размеры, мм	Масса, кг
КО-20Н-1,5Т-3*	М20Х1,5	1,5	Сталь 40Х	0,3 0,5 1,0 2,0	Не более 0,1	Ø20х60	0,15
КО-20Н-2,5Т-3**	М20Х2,5	2,5				Ø20х60	0,15
КО-24Н-2Т-3**	М24Х2	2				Ø24х60	0,21
КО-30Н-3,5Т-3**	М30Х3,5	3,5				Ø30х60	0,23
КО-42Н-4,5Т-3**	М42Х4,5	4,5				Ø42х60	0,38
КО-48Н-5Т-3**	М48Х5	5				Ø48х60	0,44
КО-56Н-3Т-3*	М56Х3	3				Ø56х60	0,49
КО-56Н-5,5Т-3**	М56Х5,5	5,5				Ø56х60	0,52
КО-90Н-4Т-3*	М90Х4	4				Ø90х60	0,81
КО-100Н-6Т-3**	М100Х6	6				Ø100х60	1,21
КО-125Н-8Т-3**	М125Х8	8				Ø125х60	1,83

* – основные контрольные образцы

** – дополнительные контрольные образцы

Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.

Основные технические характеристики контрольных образцов дефектов резьбы насосно-компрессорных труб

Наименование	Обозначение имитируемой резьбы	Шаг имитируемой резьбы, мм	Материал образца	Глубина ИД, мм	Ширина ИД, мм	Габаритные размеры, мм	Масса, кг
КО-33Н-2,54Т-3**	НКТ-33	2,54 (треугол.)	Сталь 40Х	0,3 0,5 1,0 2,0	Не более 0,3	Ø33х60	0,22
КО-60Н-2,54Т-3*	НКТ-60	2,54 (треугол.)				Ø60х60	0,6
КО-73Н-4,233Тр-3**	Т-73	4,233 (трапец.)				Ø73х60	0,75
КО-90Н-3,175Т-3**	НКТ-90	3,175 (треугол.)				Ø90х60	0,8
КО-114Н-3,175Т-3**	НКТ-114	3,175 (треугол.)				Ø114х60	1,1
КО-114Н-5,08Тр-3*	Т-114	5,08 (трапец.)				Ø114х60	1,2

* – основные контрольные образцы

** – дополнительные контрольные образцы

Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.

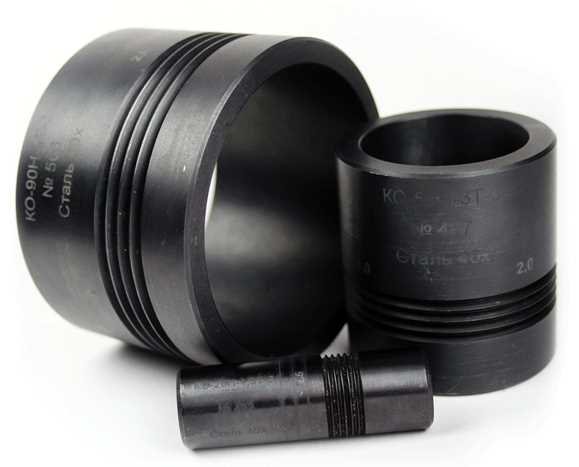

Фотографии

Купить КОНТРОЛЬНЫЕ ОБРАЗЦЫ ДЕФЕКТОВ РЕЗЬБЫ Константа

На этой странице вы можете купить Контрольные образцы дефектов резьбы недорого по цене завода-изготовителя у официального дилера на территории Перми, Екатеринбурга, Уфы, Казани, Ижевска, Челябинска и других регионов, компании «АКЗ Оборудование». Данное оборудование и вся продукция, выпускаемая под брендом Константа, сочетает в себе низкую цену и высокие эксплуатационные характеристики. Покупая Контрольные образцы дефектов резьбы у нас, вы получаете официальную гарантию, предоставляемую производителем, и гарантийное сервисное обслуживание дилера в вашем регионе.

Не откладывайте на завтра! Приобретайте фирменное и качественное оборудование Константа только у официального поставщика по низкой цене. Воспользуйтесь формой ниже, выберите удобный вариант для связи с нашими менеджерами.
