<<ПФ-ГТ-18э-SS-NFMПроизводитель: Константа / АКЗ-159 - Официальный дилер

Цена:
ПО ЗАПРОСУ

Запросить стоимость

Преобразователь для контроля сварных швов к вихретоковому дефектоскопу
«Константа ВД1»

Преобразователи предназначены для обнаружения подповерхностных и сквозных дефектов сварки типа: трещина, продолговатая полость, свищ, инородные включения, несплавления, непровар, прожог.

преобразователи оснащены сменными защитными колпачками для защиты чувствительного элемента от истирания и повреждения обмоток;
контроль сварного шва возможен как при двухстороннем, так и при одностороннем доступе;
возможен контроль как плоских, так и угловых сварных швов с применением удерживающей оснастки.

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF

ПX Тип преобразователя	ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный.
YY Назначение преобразователя	ОН – Общего Назначения; Г1 – Г-образный с удлиненной трубкой; Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой; ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов); Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов; С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3; ПР – проходной; ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток); Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3; ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)	Э – чувствительный элемент Экранированный.
FF Вариант исполнения преобразователя в серии	Fe – ферромагнитные стали и чугуны; Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м; Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м; Cu – медные сплавы σ = 45 ÷ 59 МСм/м.

Технические характеристики

Тип		ПФ-ГТ-18э-SS-NFM
Материал контролируемых объектов	сталь нержавеющая неферромагнитная
Максимальная толщина контролируемого шва, Т*	0,5-1,5 мм	0,5-2 мм
Минимальный обнаруживаемый дефект	Глубина 0,5*Т, протяженность 3 мм	Глубина 0,5*Т, протяженность 9 мм
Диаметр зоны контроля	7 мм	20 мм
Диапазон отстройки от зазора, обусловленного наличием на поверхности объекта контроля неровностей, неэлектропроводящего покрытия или загрязнения	0-0,5 мм	0-1,0 мм
Частота тока возбуждения	50 кГц	30 кГц
Габаритные размеры	Ø15х110	Ø15х110

* в зависимости от электромагнитных свойств материала шва.

Примечание
Трещины, выходящие на поверхность обнаруживаются преобразователем ПФ-ОН-4-Ti.

преобразователь;
паспорт;
запасные защитные колпачки — 2 шт.;
упаковка.

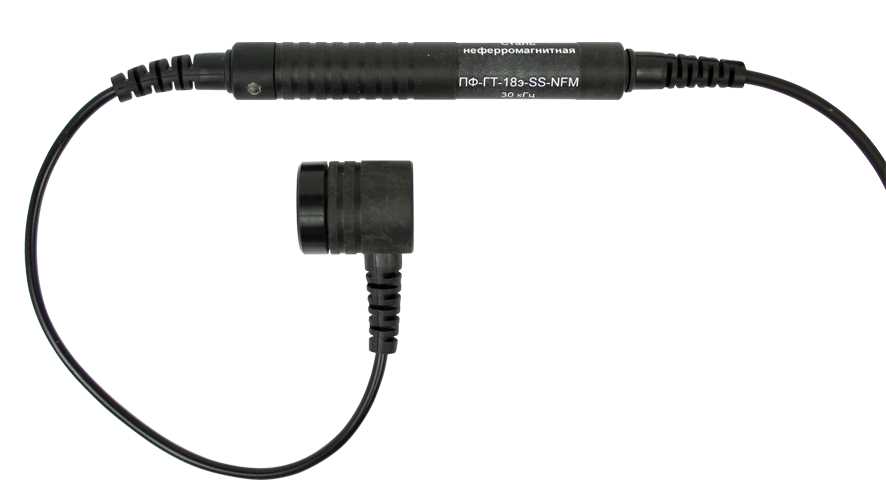

Фотографии

Купить ПФ-ГТ-18э-SS-NFM Константа
