<<ФД-УКМПроизводитель: Константа / АКЗ-159 - Официальный дилер
ПО ЗАПРОСУ

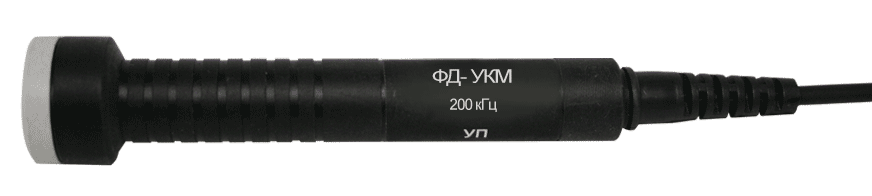

Преобразователь для контроля углепластиков, углерод-углеродных композиционных и углеграфитовых материалов к вихретоковому дефектоскопу «Константа ВД1»
Преобразователь предназначен для измерения толщины изделий из нетканых и тканых углепластиков и углерод-углеродных композиционных материалов.
Преобразователь применяется совместно с многофункциональным толщиномером Константа К6.
- проведение измерений при одностороннем доступе в широком диапазоне толщин;
- отстройка от влияния наклона шероховатости;
- проведение измерений в широком диапазоне электропроводностей (УКМ).
| Тип | Диапазон измерения толщин | Основная погрешность измерения по диапазонам толщин | Мин. диаметр основания, Øн/Øв,мм | Диаметр зоны измерения Øм,мм | Габариты, мм |
| 0-300 мкм | ≤±(0.01-0.05T+3) мкм* | 60/60 | 3 | Зависят от параметров резьбы | |
| 0-150 мм | ≤± (0,03Т+0,2) мм | 80/270 | 90 | Приемник: Ø90х119 мм. Возбуждение: Ø35х160 мм | |
| | 0-0,3 мм 0-3 мм 0-6 мм | ≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм | 10/60 | 12 14 16 | Ø 12х65 Ø 15х65 Ø 20х65 |
| | 0-0,3 мм 0-3 мм 0-6 мм | ≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм | 3/15 5/20 10/30 | 12 14 16 | Ø 25х60 |
| 0-2 мм 0-12 мм 0-30 мм | ≤± (0,02Т+2) мкм ≤± (0,02Т+2) мкм ≤± (0,02Т+5) мкм | 50/150 | 5 20 40 | Ø 44х99 | |
| | 0-2 мм | ≤± (0,01Т+1) мкм | 15/45 | 9 | Ø 15х90 |
| ФД-УКМ | 1-5 мм 3-10 мм 7-15 мм | ≤ ± (0,01-0,05T+0,1) мм* | 150/200 | 19 | Ø 22×132 |
| 500 мкм | ≤ ± (0,01-0,05T+0,1) мм* | 15/45 | 40 | Ø 23×87 | |
| 0-6 мм 0-8 мм 0-10 мм | (0,015Т+3) мкм (0,015Т+5) мкм (0,015Т+10) мкм | 5/20 10/30 20/50 | 8 12 17 | Ø 35х156 |
* В зависимости от параметров резьбы.
** В зависимости от однородности и характеристик материалов.
*** В зависимости от однородности и характеристик материалов.
Фотографии
На этой странице вы можете купить ФД-УКМ недорого по цене завода-изготовителя у официального дилера на территории Перми, Екатеринбурга, Уфы, Казани, Ижевска, Челябинска и других регионов, компании «АКЗ Оборудование». Данное оборудование и вся продукция, выпускаемая под брендом Константа, сочетает в себе низкую цену и высокие эксплуатационные характеристики. Покупая ФД-УКМ у нас, вы получаете официальную гарантию, предоставляемую производителем, и гарантийное сервисное обслуживание дилера в вашем регионе.
Не откладывайте на завтра! Приобретайте фирменное и качественное оборудование Константа только у официального поставщика по низкой цене. Воспользуйтесь формой ниже, выберите удобный вариант для связи с нашими менеджерами.
