Преобразователь и каретка для обнаружения трещин в резьбе вихретоковым дефектоскопом «Константа ВД1» Обнаружение и измерение размеров трещин во впадине наружной или внутренней замковой резьбы с углом профиля 60°.

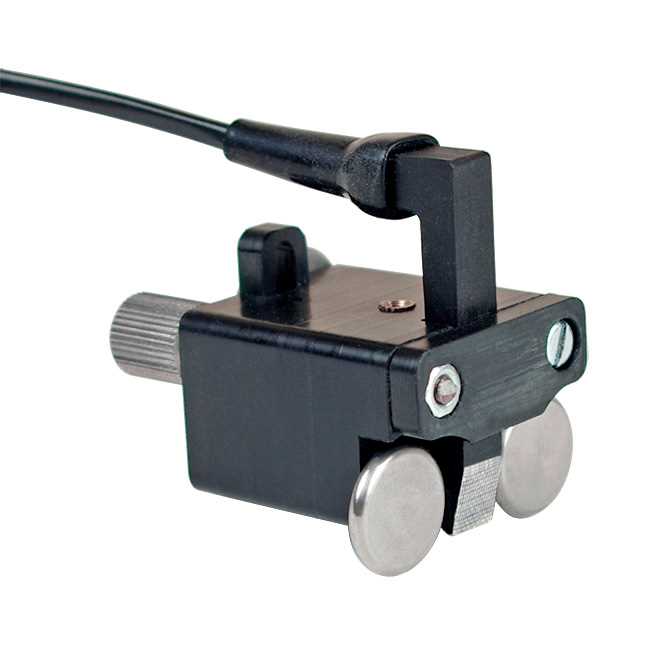

Каретка с закрепленным на ней преобразователем ставится на резьбу. Колеса каретки обеспечивают надежное удержание преобразователя над впадиной резьбы, при этом преобразователь не касается поверхности резьбы, а расположен на фиксированном расстоянии от неё. Каретка с преобразователем прокатывается по ручейку резьбы, при прохождении преобразователя над трещиной во впадине срабатывает сигнализация «дефект» и отображается глубина обнаруженной трещины.
- одним комплектом преобразователь-каретка возможен контроль резьбы с различными шагами и диаметрами, наружной и внутренней резьбы;
- высокая достоверность контроля за счет применения тангенциального способа возбуждения вихревых токов;
- отсутствие износа преобразователя за счет наличия зазора между преобразователем и поверхностью резьбы, преобразователь зафиксирован в каретке на высоте 1,0 мм от поверхности резьбы;
- возможность проведения контроля резьбы без предварительной очистки от загрязнения и остатков смазки, допускаемая толщина загрязнения до 0,5 мм.
| | | | ПФ-Р4-1х3-Fe или | | | | |
Метрическая резьба ГОСТ 9150-2002 ГОСТ 24705-2004 | Шаг резьбы | | | | | | | |
От 1 до 2,5 мм | | | • | | | | | |
От 2 до 3,5 мм | • | | | | | | | |
От 4 до 8 мм | | • | | | | | | |
Замковая резьба ГОСТ 631-75 | Шаг 3,175 мм (треугольная закругленная) | • | | | • | | | |
Шаг 5,08 мм (трапецеидальная) | | | | | • | | | |
Замковая резьба | Форма профиля I, II, III, IV, V, VI (угол профиля 60°) | | | | • | | | |
Замковая резьба ТУ 14-161-219-04 ТУ-1324-001-86528288-2010 | З-81, З-83 (угол профиля 90°) | | | | | | | • |
Резьба обсадных и насосно-компрессорных труб ГОС Р 53365-2009, ГОСТ 632-80, ГОСТ 633-80, ГОСТ Р 52203-2004, ГОСТ Р 51906-2002 | Шаг (тип) резьбы | | | | | | | |
2,54 мм; 3,175 (треугольная закругленная) | • | | | | | | | |
4,233 мм (трапецеидальная) | | | | | | • | | |
5,08 мм (трапецеидальная) | | | | | • | | | |
Трубопроводная резьба ГОСТ Р 51906-2002 | Шаг резьбы | | | | | | | |
От 18 до 14 витков на 25,4 мм | | | • | | | | | |
От 11,5 до 8 витков на 25,4 мм | • | | | | | | | |
Трубная дюймовая резьба ГОСТ 6211-80, ГОСТ 6357-81, ГОСТ 611-52 | Шаг резьбы от 18 до 14 витков на 25,4 мм | | | • | | | | |
Основные технические характеристики
Тип преобразователя и каретки | | | | ПФ-Р4-1х3-Fe с кареткой ККЗ-4 | |
Материал контролируемых объектов | сталь ферромагнитная | сталь ферромагнитная | сталь ферромагнитная | сталь ферромагнитная | немагнитная сталь |
Тип контролируемой резьбы | треугольная и треугольная закругленная с углом профиля 60° | треугольная с углом профиля 60° | треугольная с углом профиля 55°, 60° | замковая резьба бурового оборудования, с углом профиля 60 | замковая резьба бурового оборудования, с углом профиля 60 |
Шаг контролируемой резьбы | от 1,4 мм до 3,5 мм | от 4 мм до 8 мм | от 1 мм до 2,5 мм | от 3,175 мм до 6,35 мм | от 3,175 мм до 6,35 мм |
Минимальный диаметр контролируемой наружной резьбы | 20 мм | 36 мм | 15 мм | 30 мм | 30 мм |
Минимальный диаметр контролируемой внутренней резьбы | 39 мм | 53 мм | 20 мм | 61 мм | 61 мм |
Минимальная длина контролируемой резьбы | 10 мм | 15 мм | 10 мм | 30 мм | 30 мм |
Протяженность зоны контроля | 3 | 3 | 2 | 3 | 3 |
Диапазон допускаемого зазора между преобразователем и резьбой | 0…0,75 мм | 0…0,75 мм | 0…0,3 мм | 0…0,75 мм | 0…0,75 мм |
Минимальный обнаруживаемый дефект | 0,1 мм | 0,1 мм | 0,1 мм | 0,1 мм | 0,1 мм |
Диапазон измерения глубины трещины | 0,3…2,0 мм | 0,3…2,0 мм | 0,3…2,0 мм | 0,3…2,0 мм | 0,3…2,0 мм |
Погрешность измерения глубины трещины | 15%+0,15 мм | 15%+0,15 мм | 15%+0,15 мм | 15%+0,15 мм | 15%+0,1 мм |
Основной контрольный образец | КО-56Н-3Т-3 | КО-90Н-4Т-3 | КО-20Н-1,5Т-3 | КО-102Н-IV-3 | КО-102Н-IV-4 |
Тип преобразователя и каретки | ПФ-Р5-2х3-Fe с кареткой ККТр-5 | ПФ-Р6-1,5х3-Fe с кареткой ККТр-6 | ПФ-Р7-7-Fe с кареткой ККЗ-7 | ПФ-Р7-7-SS-NFM с кареткой ККЗ-7 |
Материал контролируемых объектов | сталь ферромагнитная | сталь ферромагнитная | сталь ферромагнитная | сталь немагнитная |
Тип контролируемой резьбы | трапецеидальная | трапецеидальная | замковая резьба бурового оборудования с углом профиля 90° | замковая резьба бурового оборудования с углом профиля 90° |
Шаг контролируемой резьбы | 5,08 мм | 4,233 мм | 8,4667 мм | 8,4667 мм |
Минимальный диаметр контролируемой наружной резьбы | 30 мм | 30 мм | 36 мм | 36 мм |
Минимальный диаметр контролируемой внутренней резьбы | 60 мм | 60 мм | 60 мм | 60 мм |
Минимальная длина контролируемой резьбы | 30 мм | 30 мм | 30 мм | 30 мм |
Протяженность зоны контроля | 3 | 3 | 7 | 7 |
Диапазон допускаемого зазора между преобразователем и резьбой | 0…0,75 мм | 0…0,75 мм | 0…0,75 мм | 0…0,75 мм |
Минимальный обнаруживаемый дефект | 0,1 мм | 0,1 мм | 0,1 мм | 0,1 мм |
Диапазон измерения глубины трещины | 0,3…2,0 мм | 0,3…2,0 мм | 0,3…2,0 мм | 0,3…2,0 мм |
Погрешность измерения глубины трещины | 15%+0,15 мм | 15%+0,15 мм | 15%+0,15 мм | 15%+0,1 мм |
Основной контрольный образец | КО-114Н-5,08Тр-3 | КО-73Н-4,233Тр-3 | КО-83Н-8,4667-3 | КО-83Н-8,4667-4 |
Примечание: В данной таблице приведены минимальные диаметры контролируемой резьбы при контроле без использования сканеров. При использовании сканеров накладываются дополнительные ограничения, указанные в таблице «Технические характеристики сканеров».
- преобразователь ПФ-Р4-1х3-Fe;
- каретка ККЗ-4;
- паспорт;
- упаковка;
- дополнительно может быть поставлен запасной преобразователь ПФ-Р4-1х3-Fe и дополнительный преобразователь ПФ-Р4-1х3-SS-NFM.
