<<ПФ-ГТ-6э-AlПроизводитель: Константа / АКЗ-159 - Официальный дилер

Цена:
ПО ЗАПРОСУ
Запросить стоимость

Специализированный преобразователь к вихретоковому дефектоскопу
«Константа ВД1»

Специализированный экранированный преобразователь для обнаружения трещин в листе металла из алюминиевого сплава второго слоя под бездефектным листом металла из алюминиевого сплава.
     Как частный случай, обнаружение трещин в обшивке планера, развивающихся от заклепки в листе металла второго слоя под бездефектным листом металла.

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF



ПX
  Тип преобразователя


     ПФ – Преобразователь фазовый абсолютный.
     ПА – Преобразователь амплитудный абсолютный.
     ПАД – Преобразователь амплитудный дифференциальный.
   YY
  Назначение преобразователя
  • ОН – Общего Назначения;
  • Г1 – Г-образный с удлиненной трубкой;
  • Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
  • ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);
  • Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;
  • С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;
  • ПР – проходной;
  • ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
  • Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
  • ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).

   ZZ
  Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)

     Э – чувствительный элемент Экранированный.
   FF
  Вариант исполнения преобразователя в серии
  • Fe – ферромагнитные стали и чугуны;
  • Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
  • Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
  • Cu – медные сплавы σ = 45 ÷ 59 МСм/м.

Технические характеристики

Тип Материал контролируемых изделий Диаметр зоны контроля, мм Частота тока возбуждения
Диапазон отстройки от зазора, мм
Минимальный обнаруживаемый дефект Контрольный образец
ПФ-ГТ-6э-Al
Алюминиевые и другие сплавы
σ = 8÷24 МСм/м 		7 3 кГц 0÷0,5
Минимальная протяженность трещины в листе металла второго слоя под листом металла: 7мм.
СОП-205
Алюминиевые и другие сплавы
σ = 17÷22 МСм/м
7 3 кГц 0÷0,5
Минимальная протяженность трещины в листе металла второго слоя под стыком листов металла: 22мм.
СОП-207
Алюминиевые и другие сплавы
σ = 22÷27 МСм/м
20 20 кГц 0÷1
Максимальная остаточная толщина металла: 6мм.
СОП-206

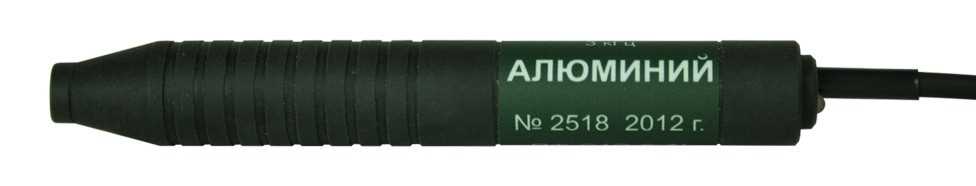

Фотографии

Купить ПФ-ГТ-6э-Al Константа

На этой странице вы можете купить ПФ-ГТ-6э-Al недорого по цене завода-изготовителя у официального дилера на территории Перми, Екатеринбурга, Уфы, Казани, Ижевска, Челябинска и других регионов, компании «АКЗ Оборудование». Данное оборудование и вся продукция, выпускаемая под брендом Константа, сочетает в себе низкую цену и высокие эксплуатационные характеристики. Покупая ПФ-ГТ-6э-Al у нас, вы получаете официальную гарантию, предоставляемую производителем, и гарантийное сервисное обслуживание дилера в вашем регионе.

Не откладывайте на завтра! Приобретайте фирменное и качественное оборудование Константа только у официального поставщика по низкой цене. Воспользуйтесь формой ниже, выберите удобный вариант для связи с нашими менеджерами.
