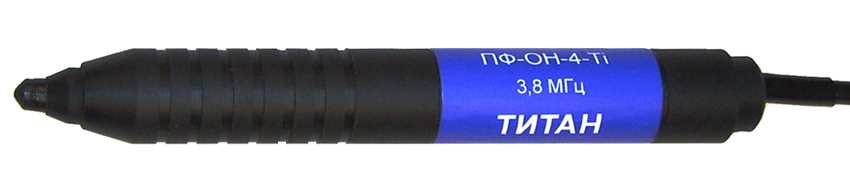

<<ПФ-ОН-4-Fe, ПФ-ОН-4-Al, ПФ-ОН-4-TiПроизводитель: Константа / АКЗ-159 - Официальный дилер
ПО ЗАПРОСУ
Стандартные преобразователи к вихретоковому дефектоскопу «Константа ВД1»
- преобразователи карандашного типа для обнаружения поверхностных трещин малой протяженности;
- чувствительный элемент закреплен в корпусе преобразователя;
- светодиод световой сигнализации расположен на тыльной части преобразователя.
Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF
ПX | ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный. |
YY Назначение преобразователя |
|
ZZ | Э – чувствительный элемент Экранированный. |
FF Вариант исполнения преобразователя в серии |
|
Технические характеристики
Тип | Материал контролируемых изделий | Диаметр зоны контроля, мм | Частота тока возбуждения | Диапазон отстройки от зазора, мм | Диапазон измерения глубины трещины, мм | Порог | Контрольные образцы | ||
А | В | | Дополнительные | ||||||
ПФ-ОН-4-Fe | Стали ферромагнитные | 4 | 1,8 МГц | 0÷0,2 | 0,2÷0,6 | 0,2÷1 2) | 0,05 |
|
|
| |||||||||
| |||||||||
| |||||||||
ПФ-ОН-4-Al | Алюминиевые и другие сплавы | 4 | 700 кГц | 0÷0,2 | 0,2÷0,4 | 0,2÷1 2) | 0,05 |
| |
| |||||||||
| |||||||||
| |||||||||
| Титановые сплавы, неферромагнитные стали | 4 | 3,8 МГц | 0÷0,2 | 0,2÷0,5 | 0,2÷1 2) | 0,1 |
| |
| |||||||||
| |||||||||
| |||||||||
| Стали ферромагнитные | 14 | 100 кГц | 0÷0,8 | 0,8÷2,1 | 0,5÷2 3) | 0,1 |
| |
| | 70 кГц | 0÷1,5 | 1,5÷4 | 0,5÷5 3) | 0,2 |
| | |
| Алюминиевые и другие сплавы σ = 8÷27 МСм/м | 25 кГц | 0,5 |
|
* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).
- преобразователь;
- паспорт;
- упаковка;
- запасной защитный колпачок — 4 шт.
Фотографии
