<<ПФ-ОН-38-Fe, ПФ-ОН-38-AlПроизводитель: Константа / АКЗ-159 - Официальный дилер

Цена:
ПО ЗАПРОСУ
Запросить стоимость

Стандартные преобразователи к вихретоковому дефектоскопу «Константа ВД1»

Преобразователи карандашного типа, применяются для обнаружения поверхностных и сквозных трещин в отливках, деталях с большой площадью поверхности, с не обработанной или грубо обработанной поверхностью, под слоем герметика или изоляции.
     Чувствительный элемент закреплен в корпусе преобразователя. Светодиод световой сигнализации расположен на тыльной части преобразователя.

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF



  ПX
  Тип преобразователя

       ПФ – Преобразователь фазовый абсолютный.
       ПА – Преобразователь амплитудный абсолютный.
       ПАД – Преобразователь амплитудный дифференциальный.
  YY
  Назначение преобразователя
  • ОН – Общего Назначения;
  • Г1 – Г-образный с удлиненной трубкой;
  • Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
  • ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);
  • Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных  дефектов;
  • С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;
  • ПР – проходной;
  • ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
  • Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
  • ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).

  ZZ
  Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)

        Э – чувствительный элемент Экранированный.
  FF
  Вариант исполнения преобразователя в серии
  • Fe – ферромагнитные стали и чугуны;
  • Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
  • Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
  • Cu – медные сплавы σ  = 45 ÷ 59 МСм/м.

Технические характеристики

Тип

Материал контролируемых изделий

Диаметр зоны контроля, мм

Частота тока возбуждения

Диапазон отстройки от зазора, мм

Диапазон измерения глубины трещины, мм

Порог
чувстви- тельности, трещина глубиной, мм

Контрольные образцы

А

В


Основной*

Дополнительные




Стали ферромагнитные

4

1,8 МГц

0÷0,2

0,2÷0,6

0,2÷1

2)

0,05











Алюминиевые и другие сплавы
σ = 8÷27 МСм/м

4

700 кГц

0÷0,2

0,2÷0,4

0,2÷1

2)

0,05








Титановые   сплавы, неферромагнитные стали
σ = 0,4÷2,5 МСм/м

4

3,8 МГц

0÷0,2

0,2÷0,5

0,2÷1

2)

0,1





Стали ферромагнитные

14

100 кГц

0÷0,8

0,8÷2,1

0,5÷2

3)

0,1



ПФ-ОН-38-Fe


38

70 кГц

0÷1,5

1,5÷4

0,5÷5

3)

0,2


ПФ-ОН-38-Al

Алюминиевые и другие сплавы σ = 8÷27 МСм/м

25 кГц

0,5


* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).

Фотографии

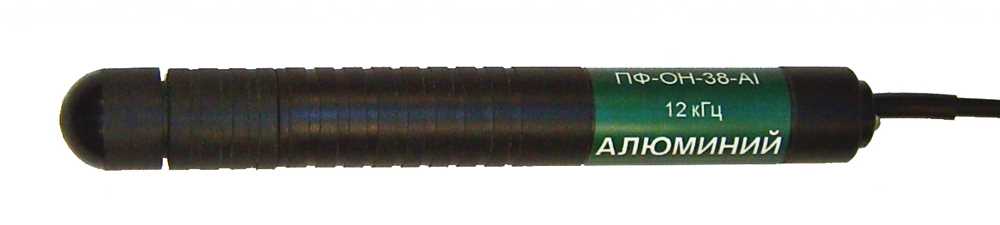

Купить ПФ-ОН-38-Fe, ПФ-ОН-38-Al КонстантаКупить ПФ-ОН-38-Fe, ПФ-ОН-38-Al Константа
