<<Комплект для контроля замковой резьбы бурового оборудованияПроизводитель: Константа / АКЗ-159 - Официальный дилер

Внесен в методику СТО 03–001–12 2012 «Поршневые компрессоры нефтеперерабатывающих, нефтехимических, химических и родственных им предприятиях. Эксплуатация, технический надзор, ревизия, отбраковка и ремонт».

Обнаружение и измерение размеров трещин во впадине наружной и внутренней замковой резьбы бурового оборудования с применением сканера или ручным преобразователем, на разгрузочной канавке и галтельных переходах, на поверхности тела и выборок под ключ бурильной трубы, и т.д.

Принцип действия
Комплект состоит из сканера наружной резьбы с двумя держателями различного размера, двумя сканерами внутренней резьбы, блока обработки и отображения информации, дополнительных преобразователей и контрольных образцов. Сканеры укомплектованы взаимозаменяемыми вихретоковыми преобразователями с каретками.
Для контроля наружной резьбы используется СПН-65-203. В зависимости от диаметра проходного отверстия в трубе выбирается требуемый держатель, цанговый держатель ЦД-25-55 для труб с проходным отверстием с диаметром от 25 до 55 мм либо рычажный держатель РД-50-135 для труб с проходным отверстием с диаметром от 50 до 135 мм. Держатель закрепляется на сканере. Сканер закрепляется на торце трубы, удерживаясь за внутреннее отверстие.
Для контроля внутренней резьбы, в зависимости от её диаметра, используется СПВ-65-108 (для резьбы от З-65 до З-108) или СПВ-101-203 (для резьбы от З-101 до З-203). Сканер закрепляется на торце трубы, удерживаясь за внешнюю поверхность муфты.

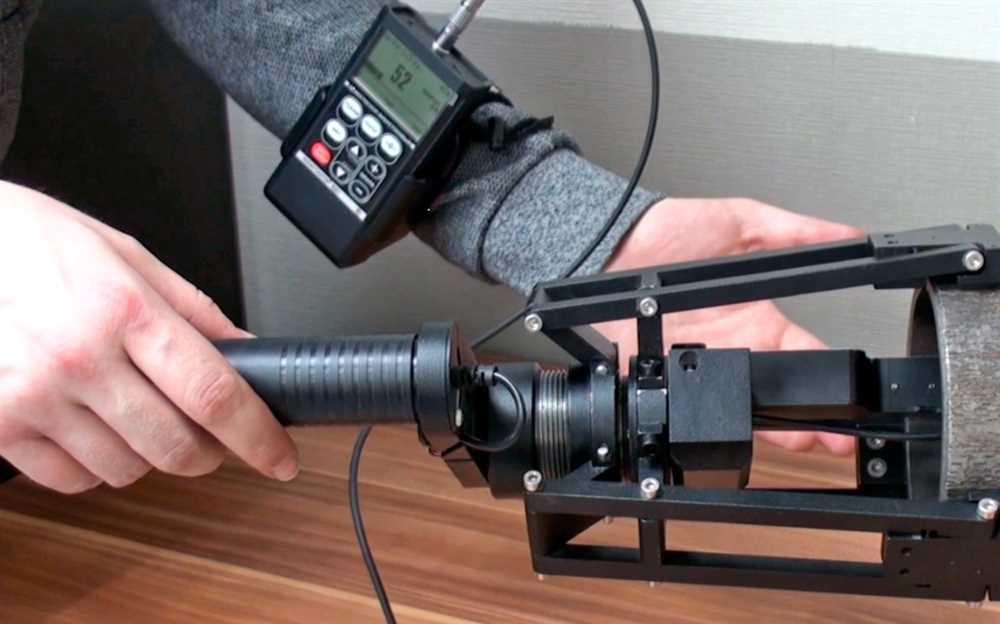

Преобразователь с кареткой устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы. Каретка обеспечивает постоянный зазор между преобразователем и резьбой что исключает его износ и повреждение при проведении контроля.
При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее отображается глубина обнаруженной трещины.
Сканирование резьбы допускается проводить без её предварительной очистки от загрязнений и смазки. Допускаемая толщина загрязнений и смазки до 0,5 мм.
Изменение зазора между преобразователем и резьбой, обусловленного наличием загрязнения и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора. Результаты контроля отображаются на индикаторе в виде глубины трещины, с дискретностью 0,01 мм, нет необходимости расшифровывать сложные диаграммы комплексной плоскости.
Контроль разгрузочной канавки и галтельных переходов производится высоколокальным преобразователем карандашного типа ().
Для контроля тела бурильной трубы, выборок под ключ и сварных швов приварных замков производится преобразователем карандашного типа для грубых поверхностей (, поставляется по требованию потребителя).
Метрологические характеристики прибора и каждого преобразователя подтверждаются на контрольных образцах.

• один комплект для контроля любой наружной и внутренней замковой резьбы с углом профиля 60°;
• быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
• не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 0,5 мм;
• отсутствие физического контакта преобразователя с резьбой – исключен износ и повреждение преобразователя;
• настройка дефектоскопа нажатием одной кнопки;
• измерение глубины и протяженности обнаруженных трещин;
• нет необходимости расшифровывать сложные диаграммы комплексной плоскости, вся обработка сигналов производится автоматически;
• оперативная замена каретки и преобразователя позволяет контролировать резьбы различных профилей изделий из магнитных и немагнитных материалов;
• возможность контроля всех витков резьбы;
• отсутствие закручивания кабеля преобразователя при контроле резьбы благодаря наличию антискручивателя;
• универсальность кареток (подходят для любого сканера и для ручного (не механизированного) контроля);
• контроль разгрузочных канавок высоколокальным преобразователем;
• контроль тела трубы, выборок под ключ, сварного шва приварных замков (преобразователь поставляется по требованию потребителя).

Кейс №1:

• блок обработки информации — вихретоковый дефектоскоп «»;
• преобразователь ;
• контрольный образец ;
• СПН-65-203 (для наружной резьбы) в составе:
• сканер типа «Паук» СПН-65-203 без держателей;
• цанговый держатель ЦД-25-55;
• рычажный держатель РД-55-135;
• преобразователь ;
• контрольный образец ;
• наушники;
• аккумуляторы ААА – 4 шт.;
• зарядное устройство;
• скотч тефлоновый армированный;
• защитный колпачок для преобразователя – 4шт.;
• диск с программным обеспечением для передачи данных в ПК;
• кабель USB;
• комплект документации;
• ;
• кейс.

Размер кейса: 480 × 430 × 155 мм.
Вес кейса: не более 9 кг.
Кейс №2:

• СПВ-65-108 (для внутренней резьбы) в составе:
• сканер типа «Паук» СПВ-65-108;
• преобразователь ПФ-Р4-1х3-Fe (с удлиненным кабелем) с кареткой ККЗ-4;
• сканер типа «Паук» СПВ-101-203 (для внутренней резьбы) в составе:
• сканер типа «Паук» СПВ-101-203;
• преобразователь (с удлиненным кабелем) с кареткой ККЗ-4;
• комплект документации;
• кейс.

Размер кейса: 520 × 440 × 232 мм.
Вес кейса: не более 14 кг.
Дополнительно могут быть поставлены

• ;
• и ;
• и ;
