<<Константа ВД1 для контроля паяных соединенийПроизводитель: Константа / АКЗ-159 - Официальный дилер

Цена:
ПО ЗАПРОСУ

Запросить стоимость

Вихретоковый прибор со специализированными преобразователями

Малогабаритный цифровой прибор предназначен для оценки качества паяных соединений обмоток статоров турбо- и гидрогенераторов. Предназначен для обнаружения дефектов паянного соединения, ориентированных в плоскости перпендикулярной плоскости установки преобразователя.

экранированный чувствительный элемент (нет влияния деталей контролируемого изделия, расположенных рядом);
типы обнаруживаемых дефектов: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности мате-риала спаиваемых проводников образцу;
преобразователи экранного типа (с одной стороны преобразователя – обмотка возбуждения, с другой – приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения;
два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера;
возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач;
удобная калибровка прибора и индикация результата контроля в процентах;
звуковая индикация недопустимого уровня дефекта;
высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA».

Основные технические характеристики прибора

Индикация	графический LCD индикатор с отображением в цифровом виде уровня сигнала и порога срабатывания сигнализации; звуковая сигнализация в корпусе прибора и через подключаемые наушники
Число ячеек памяти результатов контроля	999 с возможностью разбивки на 99 групп
Диапазон рабочих температур	0°С … +50°С
Питание (аккумуляторы или батареи Alkaline)	2 шт., тип ААА
Время непрерывной работы	10 часов
Габаритные размеры блока обработки информации	120х60х25 мм
Масса	0,15 кг

Основные технические характеристики преобразователей

Тип преобразователя	ПЭ-12	ПЭ-18	ПЭ-25	ПЭ-35	ПЭ-50	ПЭ-72	ПЭ-100	ПА-ПС-60э-Cu	ПА-ПС-100э-Cu
Минимальная толщина ОК	2 мм	3 мм	4 мм	6 мм	10 мм	15 мм	20 мм	20 мм	20 мм
Максимальная толщина ОК	13 мм	15 мм	21 мм	30 мм	42 мм	60 мм	90 мм	45 мм	65 мм
Минимальная длина и ширина ОК	6 мм	9 мм	12 мм	17 мм	25 мм	36 мм	50 мм	36 мм	50 мм
Максимальная длина и ширина зоны контроля ОК	12 мм	18 мм	25 мм	35 мм	50 мм	72 мм	100 мм	72 мм	100 мм
Диапазон установки расстояния между катушками преобразователя, мм	2...15	4...22	5…28	7…37	11…52	17…74	22…103	25…65	25…65
Частота тока возбуждения	1280 Гц	640 Гц	320 Гц	160 Гц	80 Гц	40 Гц	20 Гц	50 Гц	50 гц
Габаритные размеры, мм	220х45х30	226х52х30	233х60х30	305х80х70	320х80х70	340х100х72	370х130х100	310х90х80	330х90х110
Масса	0,2 кг	0,25 кг	0,3 кг	0,5 кг	1 кг	1,5 кг	2 кг	1 кг	1,5 кг

ОК-объект контроля.

Основные технические характеристики контрольных образцов

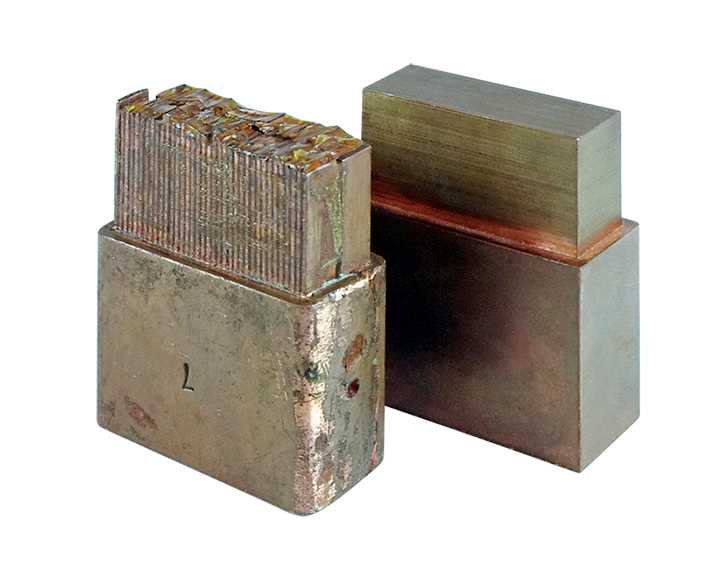

Комплект представляет собой пару контрольных образцов – монолитный медный образец требуемой формы, имитирующий идеальное соединение (100%) и собранный из изолированных друг от друга элементарных проводников образец, имитирующий полностью не пропаянное соединение (0%).

Для каждого типоразмера контролируемого соединения предназначена своя пара контрольных образцов.

блок обработки информации;
преобразователи ПА-ПС-100э-Cu, ПА-ПС-60э-Cu;
аккумуляторы ААА (4 шт.);
зарядное устройство;
кабель связи с ПК по интерфейсу USB;
компакт-диск с драйверами и программой «Constanta – Data»;
руководство по эксплуатации;
кейс для хранения и транспортировки.

Дополнительно могут быть поставлены
Наборы контрольных образцов, блок питания от сети 220 В.
